Дюбель-хомут – что это такое, как выглядит, где используется, особенности разных видов и их преимущества

Дюбель-хомут – универсальный крепежный элемент, упрощающий монтаж труб и кабелей на стенах из различных материалов. В статье рассмотрим, что такое дюбель-хомут, его внешний вид, области применения и особенности различных видов. Эти знания помогут выбрать подходящий дюбель-хомут и правильно его установить для надежной фиксации и долговечности конструкции.

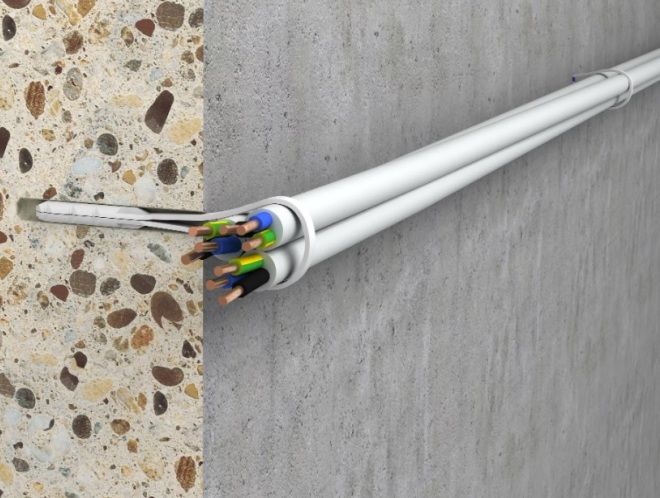

Что такое дюбель-хомут?

Ранее процесс крепления проводов или труб был довольно сложным и трудоемким. Шурупы и гвозди хорошо подходили для работы с деревом, но для бетона или кирпича приходилось использовать деревянные чопы. Связки проводов прикреплялись к саморезам с помощью кусочков гибкого провода. Сегодня дюбель-хомут для крепления кабелей значительно упрощает эту задачу. Одно это устройство заменяет целый набор компонентов, а его установка с использованием электроинструмента требует всего лишь несколько движений.

Преимущества дюбель-хомута:

1. Легкость в использовании.
2. Быстрая установка и демонтаж.
3. Надежная фиксация.
4. Широкий ассортимент изделий для различных нагрузок и диаметров коммуникаций.
5. Низкая цена.
6. Наличие крепежа для плоских и круглых коммуникаций.

Дюбель-хомут представляет собой крепежный элемент, который используется для надежного соединения труб и кабелей с различными поверхностями. Внешне он напоминает небольшой хомут, который обхватывает объект и фиксируется с помощью винтов или саморезов. Эксперты отмечают, что дюбель-хомуты бывают различных видов, включая пластиковые и металлические, что позволяет выбрать оптимальный вариант в зависимости от условий эксплуатации.

Пластиковые дюбели идеально подходят для использования в помещениях с низкой влажностью, тогда как металлические более устойчивы к внешним воздействиям и могут применяться на улице. Специалисты подчеркивают, что правильный выбор дюбеля-хомута обеспечивает долговечность и безопасность крепления, что особенно важно в строительстве и ремонте.

https://youtube.com/watch?v=dTyRgWR7sG8

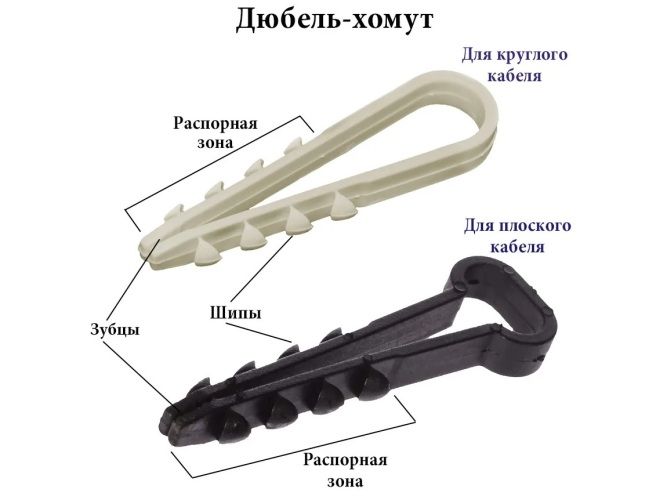

Как выглядит дюбель-хомут?

Существует несколько разновидностей данного крепежного элемента, которые различаются как конструкцией, так и материалами, используемыми в их производстве. Например, популярный дюбель-хомут клоп изготавливается из полукруглых металлических полос, в то время как «вертолет» производится из пластика. Все эти изделия состоят из следующих компонентов:

1. Распорная зона – это удлиненная часть, представляющая собой составной или цельный стержень с шипами, который вставляется в заранее подготовленное отверстие в стене. Для тяжелых и крупногабаритных предметов рекомендуется использовать дюбеля с клином (саморезом), так как при их забивании или завинчивании клин раздвигает усики с зубцами, что значительно увеличивает надежность крепления.
2. Хомут – элемент для зажима. Он может быть выполнен в форме жесткого полукруга, прямоугольника определенной конфигурации или в виде подвижной зубчатой ленты, которую необходимо вставлять в фиксатор до характерного щелчка во время установки.

Интересные факты

Вот несколько интересных фактов о дюбель-хомутах:

1. Многообразие применения: Дюбель-хомуты широко используются в строительстве и ремонте для крепления труб, кабелей и других конструкций. Они позволяют надежно фиксировать элементы на стенах, потолках и полах, обеспечивая при этом легкий доступ для обслуживания.

2. Разнообразие материалов: Дюбель-хомуты могут быть изготовлены из различных материалов, таких как пластик, металл и даже нержавеющая сталь. Это позволяет выбрать подходящий вариант в зависимости от условий эксплуатации, например, для использования в помещениях с высокой влажностью лучше подойдут металлические хомуты с антикоррозийным покрытием.

3. Уникальные конструкции: Существуют дюбель-хомуты с различными механизмами фиксации, включая самозажимные и регулируемые модели. Это позволяет легко адаптировать их под разные диаметры труб и кабелей, что делает их универсальным решением для многих задач в области монтажа и крепления.

Где используется дюбель-хомут?

Основная функция этих изделий заключается в надежной фиксации гофрированных труб, кабелей и других коммуникаций к вертикальным стенам или потолку. Каждый дюбель-хомут для крепления имеет уникальный цифровой код, который позволяет быстро определить рекомендуемый диапазон поперечного сечения для установки. Пластиковые хомуты идеально подходят для монтажа проводов и труб с небольшим диаметром. В то же время металлические варианты предназначены для прокладки более тяжелых кабельных систем в таких материалах, как кирпич, газобетон и бетон.

https://youtube.com/watch?v=qznes_Y7JG4

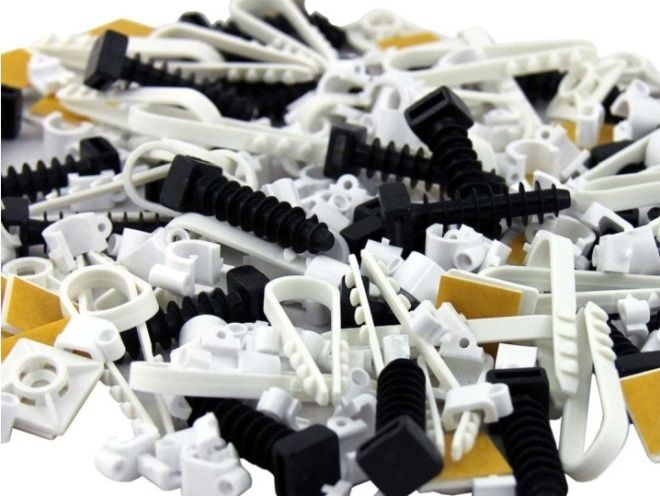

Виды дюбель-хомута

Постоянно появляются новые виды крепежных элементов, которые значительно различаются по своему назначению и способу установки. Дюбель-хомуты, используемые для крепления проводов или труб, можно классифицировать по следующим критериям:

1. Материал изготовления – металлические, пластиковые и комбинированные варианты.
2. Форма хомута – предназначенные для круглых или плоских кабелей.
3. Назначение – для гипсокартонных конструкций или для стен с высокой плотностью.
4. Метод монтажа – съемные и несъемные дюбель-хомуты.
5. Размер – для тонких проводов или крупных труб.

Пластиковый дюбель-хомут

К этой категории крепежных изделий относятся удобные элементы, изготовленные из недорогих материалов, таких как полиэтилен или полипропилен, который обладает несколько лучшими прочностными характеристиками. Однако стоит отметить, что со временем под воздействием солнечных лучей этот материал может стать хрупким, что делает его не самым подходящим вариантом для удержания тяжелых коммуникаций. Дюбель-гвоздь с пластиковым хомутом представлен в следующих вариантах:

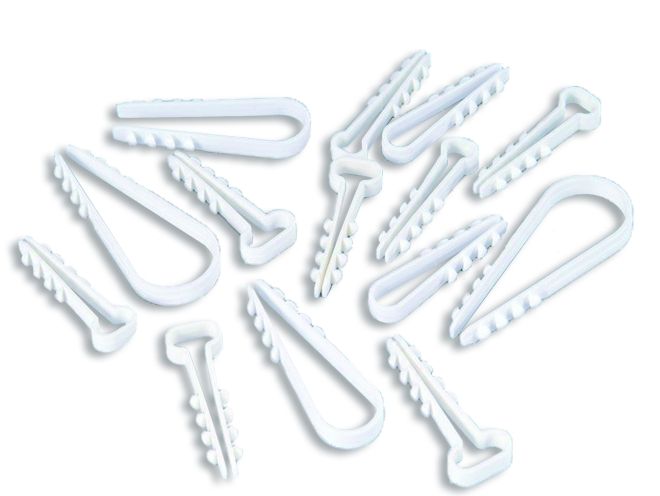

1. Скобы – это очень простая конструкция, представляющая собой сложенную вдвое пластиковую полосу. На концах дюбель-хомута расположены зубцы с внешней стороны, что обеспечивает надежную фиксацию в отверстии. Скобы могут быть круглыми или прямоугольными, в зависимости от формы устанавливаемых труб или кабелей.
2. Дюбель-хомут «вертолет» – при вкручивании сердечника стенки складываются и прижимаются к обратной стороне гипсокартонного листа. Выступы в верхней части конструкции предотвращают проворачивание или углубление крепежа внутрь.
3. Установочная площадка – это прямоугольные или квадратные элементы с отверстиями для крепежа, по бокам которых имеются отливы с прорезями для стяжки.

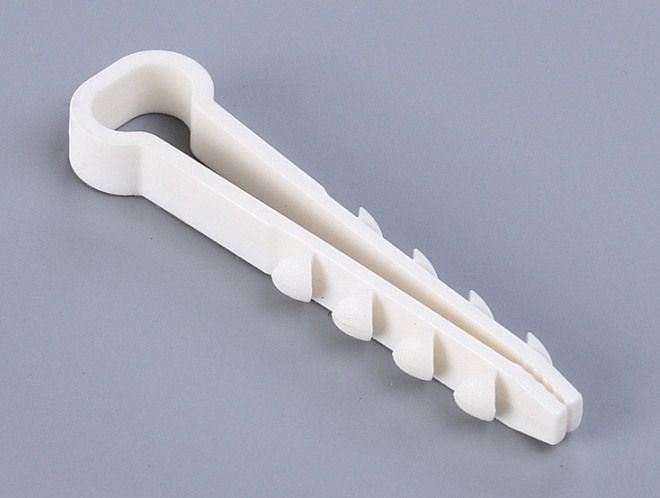

Нейлоновый дюбель-хомут

Данный материал представляет собой один из видов пластика, известный также как полиамид. Круглый дюбель-хомут, изготовленный из нейлона, по своей конструкции и внешнему виду может быть схож с крепежом из полипропилена, однако обладает более выдающимися характеристиками. Например, полоска шириной 12,6 мм способна выдерживать нагрузку до 110 кг. У этого изделия есть ряд значительных преимуществ:

1. Нейлоновый дюбель-хомут отличается высокой прочностью.
2. Обладает превосходной пластичностью (устойчив к сгибанию и ломке).
3. Идеален для установки электропроводки, так как материал не способствует горению.
4. Сохраняет свои свойства в широком диапазоне температур (от -40℃ до +85℃).
5. Устойчив к воздействию влаги.
6. Обладает отличной прочностью на разрыв.

Металлический дюбель-хомут

Металлические крепежи известны своей прочностью и долговечностью. Хомут с дюбелем для труб отлично подходит для установки в твердых материалах, таких как камень, бетон или кирпичная кладка, что делает его идеальным для монтажа тяжелых и объемных коммуникаций. Существует несколько типов металлического крепежа для труб и кабелей:

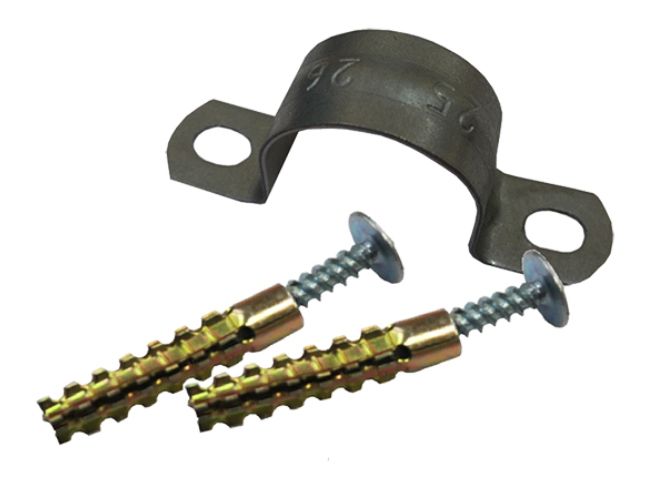

1. Хомут-клоп – это крепление, представляющее собой небольшие полукруглые скобы с двумя лапками или двухсторонним прижимом.
2. Анкерный крепеж с прорезиненными разборными кольцами позволяет надежно фиксировать кабель к стене с помощью дюбель-хомутов для труб и кабелей большого диаметра.

Параметры дюбель-хомута

Металлические изделия, входящие в комплект данного крепежного набора (саморезы, шурупы), соответствуют общепринятым стандартам Европы. Размеры хомута и распорной части зависят от конкретной модели. При выборе изделия важно учитывать следующие характеристики:

1. Длина распорной части.
2. Диаметр отверстий для дюбелей в хомуте.
3. Диаметр (высота) хомута.
4. Для регулируемой гибкой стяжки рекомендуется учитывать диапазон диаметров кабеля.

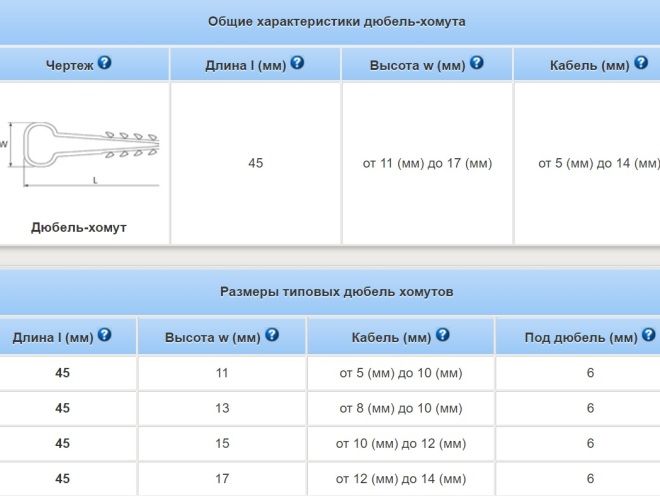

Дюбель-хомут – размеры

Чаще всего основные характеристики таких изделий указаны в их маркировке, однако у различных производителей она может варьироваться. К примеру, дюбель-хомут для кабеля 25-4-6У3 имеет длину 25 мм и диаметр распорной части 4 мм. Другие модели могут маркироваться цифрами, которые обозначают диаметр объекта, который необходимо закрепить. Например, изделие от компании MakrPlast UW 05/10 предназначено для установки кабелей диаметром от 5 до 10 мм. Рекомендуется перед покупкой ознакомиться с размерным рядом каждого образца в каталоге.

Монтаж дюбель-хомута

Способ установки данного крепежного элемента и кабеля (трубы) зависит от его конструкции. Наиболее простой вариант — это использование дюбель-хомута в виде нейлоновой скобы с зубцами:

1. На стенах следует сделать разметку для крепления.
2. Рекомендуется устанавливать крепеж с шагом около 25 см, чтобы избежать провисания проводов на длинных участках.
3. На участках с изгибами шаг установки следует сократить до 10 см.
4. Необходимо просверлить отверстия для скобы, при этом глубина должна превышать длину изделия на 10-15 мм.
5. Уложите кабель по размеченным линиям и максимально выпрямите его.
6. Наденьте скобу на кабель и вбейте в отверстие.
7. При плотной установке раздвинутые шипы на скобе предотвратят вытягивание дюбеля-хомута наружу.

Технология установки металлического дюбеля-хомута:

1. Разметка мест для крепления дюбелей выполняется аналогично.
2. Отверстия сверлятся с использованием сверла, диаметр которого точно соответствует диаметру распорной части.
3. Глубина отверстий должна быть на 10 мм больше длины используемого дюбеля.
4. Крепеж вбивается в стену вместе с лентой.
5. Затем закручивается металлический сердечник (саморез) до упора.
6. Кабель или трубу укладывают на ленту и устанавливают фиксирующую пластину.
7. Концы хомута стягиваются болтами.
8. Фиксацию следует производить плотно, но без чрезмерного сжатия.
9. При использовании пластикового хомута лишнюю часть ленты можно аккуратно обрезать.

https://youtube.com/watch?v=XuZ_e-VDkoo

Преимущества и недостатки дюбель-хомута

Дюбель-хомут, как и любое другое крепежное изделие, имеет свои преимущества и недостатки, которые важно учитывать при выборе и использовании. Рассмотрим их более подробно.

Преимущества дюбель-хомута

• Универсальность: Дюбель-хомут подходит для крепления различных материалов, таких как дерево, бетон, кирпич и гипсокартон. Это делает его идеальным выбором для множества строительных и ремонтных работ.
• Простота установки: Установка дюбель-хомута не требует специальных навыков или инструментов. Достаточно просверлить отверстие, вставить дюбель и закрутить винт, что позволяет сэкономить время и усилия.
• Надежность: Дюбель-хомут обеспечивает прочное и надежное соединение, что особенно важно для крепления тяжелых предметов, таких как полки, шкафы или сантехнические изделия.
• Долговечность: Изготавливаются из высококачественных материалов, таких как нейлон или металл, что обеспечивает долговечность и устойчивость к коррозии, особенно в условиях повышенной влажности.
• Экономичность: Дюбель-хомуты доступны по цене и могут использоваться многократно, что делает их экономически выгодным решением для различных проектов.

Недостатки дюбель-хомута

• Ограниченная нагрузка: Хотя дюбель-хомуты могут выдерживать значительные нагрузки, их прочность ограничена. При превышении допустимой нагрузки может произойти разрушение крепления.
• Необходимость в предварительном сверлении: Для установки дюбель-хомута необходимо предварительно просверлить отверстие, что может быть затруднительно в некоторых условиях, например, в труднодоступных местах.
• Чувствительность к материалу: Эффективность дюбель-хомута зависит от типа материала, в который он устанавливается. В некоторых случаях, например, в рыхлых или пористых материалах, его использование может быть неэффективным.
• Возможность повреждения материала: При неправильной установке или использовании неподходящего дюбеля может произойти повреждение основания, что потребует дополнительных затрат на ремонт.

Таким образом, дюбель-хомуты представляют собой удобный и надежный крепежный элемент, однако их использование требует внимательного подхода и учета всех особенностей конкретного проекта.

Вопрос-ответ

Для чего нужен дюбель-хомут?

Дюбель-хомут применяется для крепления проводов, пучков проводов, гибких и жестких труб к бетону, природному камню, полнотелому кирпичу и пенобетону. Простой, надежный и удобный монтаж не требует использования другого вида крепежа и инструмента.

Какие бывают дюбель-хомуты?

Дюбель-хомут бывает 2 видов: для круглого и для плоского кабеля. Названия говорят сами за себя. Те, что для круглого, имеют вид округлой скобы, а для плоского кабеля имеют не закругленную, а плоскую головку.

Как пользоваться дюбель хомутом?

Использование дюбель-хомутов не требует специальных навыков. Их установка аналогична простым дюбелям, с той лишь разницей, что кабель вставляется в хомут перед фиксацией. Дюбель-хомут аккуратно вставляется в заранее подготовленное отверстие, которое должно быть немного глубже длины дюбеля.

Советы

СОВЕТ №1

Перед покупкой дюбелей-хомутов обязательно ознакомьтесь с материалом, в который будете их устанавливать. Разные виды дюбелей подходят для различных поверхностей, таких как бетон, кирпич или гипсокартон. Выбор правильного дюбеля обеспечит надежное крепление.

СОВЕТ №2

Обратите внимание на размер и диаметр дюбелей-хомутов. Они должны соответствовать размеру крепежа, который вы планируете использовать. Неправильный размер может привести к слабому креплению и снижению прочности конструкции.

СОВЕТ №3

При установке дюбелей-хомутов следуйте инструкциям производителя. Правильная последовательность действий и использование необходимых инструментов помогут избежать ошибок и обеспечат долговечность крепления.

СОВЕТ №4

Если вы планируете использовать дюбели-хомуты в условиях повышенной влажности или на улице, выбирайте модели с антикоррозийным покрытием. Это защитит крепеж от ржавчины и продлит срок службы конструкции.
