Струбцина – что это такое, устройство, принцип действия, зачем нужна, как выбрать? Полное руководство

Струбцина — важный инструмент для профессионалов и любителей DIY, который надежно фиксирует детали во время работы. В статье рассмотрим различные виды струбцин: g-образные, t-образные, f-образные и другие, их устройство и принцип действия. Узнаете, зачем нужна струбцина, как выбрать подходящий тип и на какие нюансы обратить внимание при использовании. Эта информация пригодится всем, кто занимается строительством, ремонтом или проектами, требующими точности и надежности.

Что такое струбцина?

Столяры, плотники и сварщики используют множество инструментов в своей работе. Одним из таких инструментов является струбцина, предназначенная для фиксации деталей на нужной поверхности или для их плотного соединения, например, во время сварки или склеивания. С помощью струбцины мастер может освободить руки и удобно обрабатывать заготовки. Наиболее прочными считаются струбцины из стали и чугуна, в то время как облегченные варианты изготавливаются из дерева, пластика или алюминия.

Струбцина – это инструмент, который широко используется в различных областях, включая столярное дело, металлообработку и строительство. Эксперты отмечают, что основное устройство струбцины состоит из двух губок, которые могут быть сжаты или разжаты с помощью винта или рычага. Принцип действия заключается в создании давления, позволяющего надежно фиксировать детали в нужном положении. Это особенно важно при склеивании, сверлении или резке, когда требуется высокая точность и стабильность.

При выборе струбцины специалисты рекомендуют обращать внимание на материал изготовления, размер и тип механизма. Металлические струбцины обеспечивают большую прочность, в то время как пластиковые могут быть легче и удобнее в использовании. Также стоит учитывать максимальное сжатие и ширину губок, чтобы инструмент подходил для конкретных задач. Правильный выбор струбцины значительно упростит работу и повысит качество выполненных изделий.

https://youtube.com/watch?v=GAaflSVNgEs

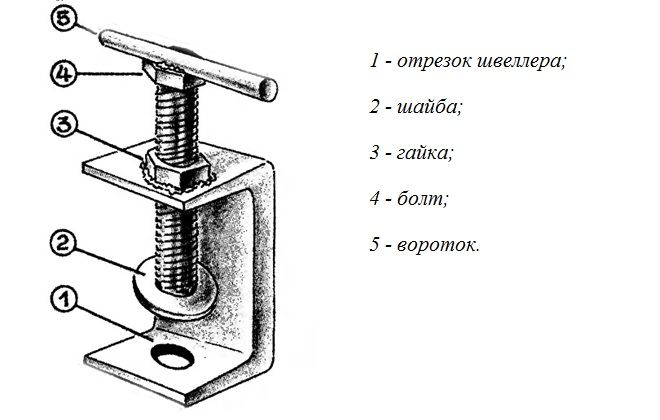

Устройство струбцины

Чем больше зажимов имеется у специалиста, тем легче ему справляться с несколькими задачами одновременно. Эти инструменты напоминают слесарные тиски, но имеют механизм, позволяющий фиксировать рукоятку к рабочему столу. В отличие от тисков, они менее прочные, так как ограничены своими габаритами. Сила сжатия зажима зависит от его конструкции. Обычный зажим-струбцина состоит из следующих элементов:

• рама, обеспечивающая жесткость;
• подвижная часть с «пяткой», которая регулирует расстояние от поверхности до рамы;
• винт, отвечающий за контроль силы сжатия;
• пружина.

Интересные факты

Вот несколько интересных фактов о струбцине:

1. Разнообразие типов: Существует множество типов струбцин, включая ручные, винтовые, рычажные и даже пневматические. Каждый тип предназначен для специфических задач, например, винтовые струбцины обеспечивают равномерное распределение давления, что делает их идеальными для работы с деликатными материалами.

2. Принцип действия: Основной принцип работы струбцины основан на механическом усилии, создаваемом за счет винтового механизма или рычага. Это позволяет пользователю сжимать или фиксировать детали с высокой точностью и силой, что особенно важно в деревообработке и металлообработке.

3. Выбор струбцины: При выборе струбцины важно учитывать не только ее тип, но и размер, силу зажима и материал изготовления. Например, струбцины из алюминия легкие и устойчивые к коррозии, в то время как струбцины из стали более прочные и долговечные, но могут быть тяжелее.

Принцип действия струбцины

Для эффективной обработки изделий из разных материалов важно надежно зафиксировать все детали. В этом случае на помощь приходит струбцина, и стоит разобраться, как именно она функционирует. На основу крепятся элементы, которые затем зажимаются с помощью винтов, что позволяет выполнять необходимые операции. Современные модели струбцин обеспечивают свободу рук мастера и дают возможность фиксировать обрабатываемые детали в любом удобном положении. Винтовая струбцина позволяет установить требуемое усилие прижатия, не повреждая заготовку, и предотвращает случайное разжатие.

Зачем нужна струбцина?

Подготовка к сварочным работам требует значительных временных затрат и тщательной подгонки всех компонентов. Даже одно неосторожное движение может привести к поломке конструкции, и тогда придется начинать все заново. Струбцины для сварки идеально подходят для надежного удержания заготовок. Столярные зажимы незаменимы при склеивании элементов, так как они обеспечивают необходимое давление на протяжении длительного времени. Эти инструменты также используются для фиксации станков и деталей во время шлифовки и пиления. Они окажутся полезными, когда нужно надежно закрепить доски или склеить деревянные бруски.

https://youtube.com/watch?v=MjKG9kMKdH0

Виды струбцин

В зависимости от типа выполняемой работы выбирается соответствующая модель струбцины. Существует несколько видов зажимных струбцин:

1. Корпусные струбцины предназначены для удержания заготовок на наклонных и параллельных поверхностях.
2. Магнитные струбцины позволяют надежно фиксировать две металлические детали.
3. Гидравлические модели не имеют винтового механизма, вместо него используется устройство, напоминающее домкрат.
4. Вакуумные струбцины способны одновременно фиксировать две детали, например, два листа МДФ.
5. Винтовые струбцины идеально подходят для соединения мелких предметов, а стальные варианты отличаются высокой прочностью.
6. Триггерные струбцины напоминают пистолеты для герметиков и удобны в использовании.

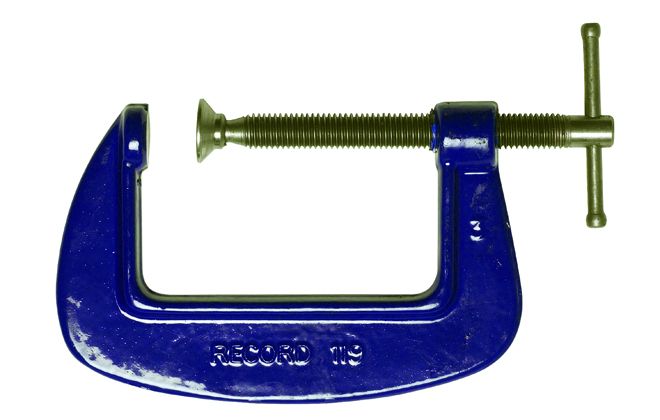

G-образная струбцина

Устройство зажима состоит из кованой скобы и подвижного винта. Столярные струбцины чаще всего представлены в виде g-образных моделей. Их основные характеристики:

1. Легкость и высокая прочность.
2. Нет необходимости периодически подтягивать механизм, так как люфт отсутствует.
3. Применяются для склеивания заготовок, сварки и шлифовки.
4. Подходят для работы с металлическими и деревянными деталями, которые должны быть параллельны друг другу и прижаты с равномерным усилием.
5. Недостаток – ограниченная толщина обрабатываемых элементов.

Торцевая струбцина

Устройство зажима представляет собой кованый или литой элемент, который оборудован тремя винтами с пятками. Вот его ключевые характеристики:

1. Область применения – производство мебели (склеивание накладок, обработка краев).
2. Обеспечивает надежное соединение деревянных изделий.
3. Недостаток – сложно удерживать основу и одновременно затягивать все винты, если работать в одиночку.
4. Монтажная струбцина состоит из стального корпуса с винтом. Она предназначена для фиксации труб и конструктивных модулей при подъеме на высоту и полностью зависит от физической силы мастера.

T-образная струбцина

Устройство зажима представляет собой опорный корпус в форме буквы «Т» длиной около 1 метра. На этом корпусе находятся подвижные губы. Фиксация достигается благодаря винту, который соединен с одной из губ. Вот его ключевые характеристики:

1. Область применения – монтаж оконных рам, сборка мебели, соединение секционных деталей и изделий различной толщины.
2. Может использоваться в качестве пресса, что требует дополнительной жесткости при увеличении усилия.
3. Отлично подходит для обработки как простых, так и сложных элементов.
4. Струбцины для древесины обеспечивают надежное крепление деталей любой толщины.

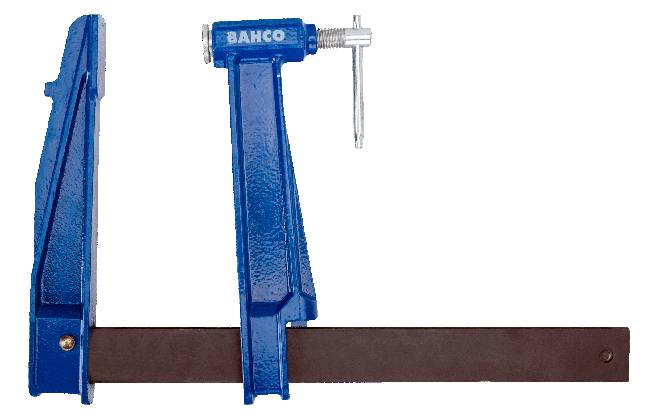

F-образная струбцина

Устройство зажима состоит из шины с подвижной и фиксированной губами. Подвижная часть свободно перемещается по корпусу, на ней установлен зажимной винт, который предотвращает ослабление фиксации. Ключевые характеристики этой металлической струбцины:

1. Область применения – склеивание двух изделий или распиловка на верстаке.
2. Регулируемый захват обеспечивает надежное фиксирование.
3. Снижает риск повреждения деревянных заготовок благодаря широкому пространству губок.
4. Недостаток – требуется работа обеими руками.

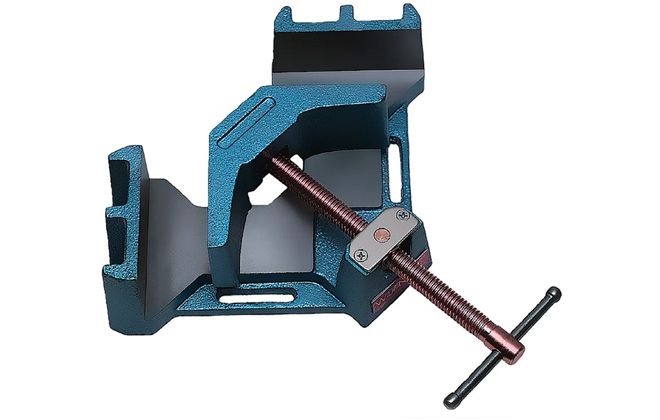

Угловая струбцина

Устройство зажима состоит из корпуса, двух винтов и поджимных пяток. Часто к нему добавляют дополнительные отверстия для крепления. Основные характеристики:

1. Область применения – столярные и слесарные работы, предназначенные для фиксации заготовок и создания угловых соединений.
2. Используется при сварке тонких профильных труб.
3. Угловая струбцина для сборки мебели идеально подходит для соединения шкафов, выдвижных ящиков и выполнения стяжек. Зажимные элементы располагаются перпендикулярно.

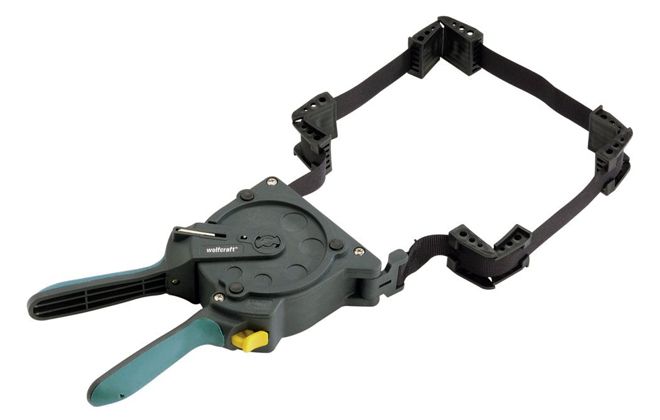

Ленточная струбцина

Устройство зажима состоит из ремня, выполненного из кожи или капрона, и механизма для фиксации. Основные характеристики:

1. Давление равномерно распределяется по всей поверхности деталей.
2. Углы фиксируются аккуратно, без искажений.
3. При обмотке крупных предметов струбцина обеспечивает надежное затягивание всех их частей.
4. Минимальный риск возникновения деформаций изделий.
5. Инструмент надежно удерживает заготовки из древесины и их производные для последующей обработки (например, деревянные столы и стулья, рамы, бочки).
6. Мебельная струбцина позволяет зажать элементы для их последующего сверления.

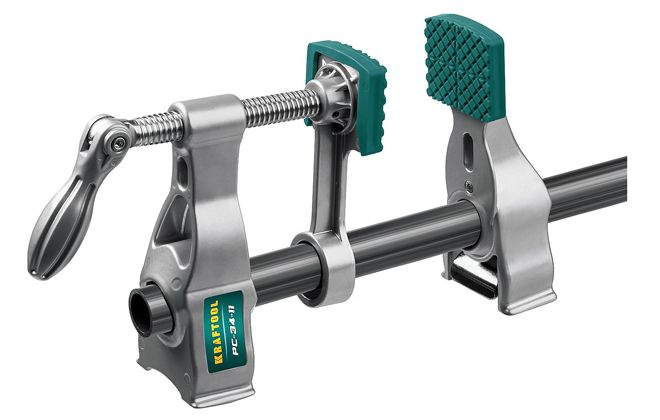

Трубная струбцина

Устройство зажима состоит из трубы и двух губок. Одна из губок перемещается по направляющей, в то время как другая остается неподвижной. Для выравнивания и надежной фиксации используются трубные зажимы с обеих сторон. Основные характеристики:

1. Устойчивый винт с крупной резьбой обеспечивает быстрое зажатие заготовки.
2. Данный зажим идеально подходит для склеивания щитов и фиксации крупных изделий, гарантируя мощное сжатие.
3. В любой момент трубу можно легко разобрать или соединить с изделием другого размера.
4. Струбцина для труб является незаменимым инструментом при любых сварочных работах.

Пружинная струбцина

Зажимное устройство состоит из двух частей, соединенных пружиной, и напоминает прищепку. Вот его ключевые характеристики:

1. Обеспечивает надежное и плотное крепление.
2. Легкий вес позволяет работать одной рукой.
3. Струбцина аккуратно фиксирует заготовки.
4. Недостаток – ограниченная глубина захвата и снижение прижимной силы со временем.
5. Пружинный фиксатор также известен как ручная струбцина.

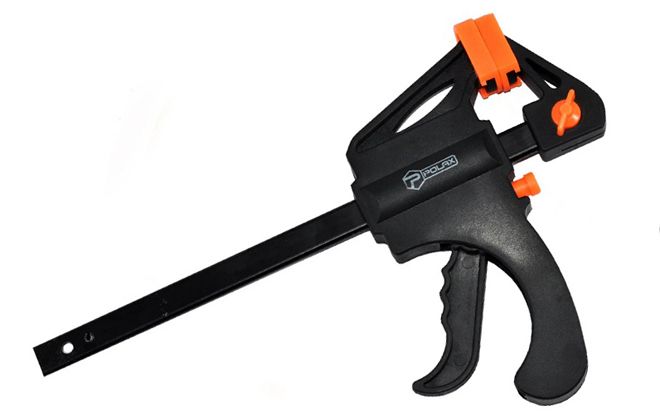

Автоматическая струбцина

Устройство зажима состоит из стального или алюминиевого основания и двух пластиковых губок, при этом подвижной является только одна из них. Зажим также оборудован парой ручек. Вот его ключевые характеристики:

1. Рабочие губы имеют специальные накладки, которые предотвращают повреждение обрабатываемых материалов.
2. Ходовую часть можно переместить на противоположный конец основания, что дает возможность использовать фиксатор в режиме «на разжим».
3. Зажим подходит для всех видов столярных работ.
4. Недостаток – со временем сила зажима может ослабевать.
5. Сварочная струбцина позволяет надежно приварить деталь в нужном положении.

Как выбрать струбцину?

Правильное закрепление обрабатываемых деталей играет ключевую роль в обеспечении качественного выполнения работ. При выборе инструмента важно учитывать его характеристики:

1. Методы крепления. Автоматический зажим – это инструмент, который позволяет фиксировать детали одной рукой.
2. Сила фиксации влияет на надежность. В зависимости от модели, нагрузка может варьироваться от 20 кг до 1 тонны.
3. Дополнительные функции. Существуют струбцины, которые можно использовать в качестве распорок, с губками, поворачивающимися на 180 градусов.
4. Производители применяют лакокрасочные и гальванические покрытия для защиты корпуса инструмента.

https://youtube.com/watch?v=6xzMZIRVRw4

Уход и обслуживание струбцины

Первое, на что стоит обратить внимание, – это чистота инструмента. После каждого использования рекомендуется очищать струбцину от пыли, стружки и других загрязнений. Для этого можно использовать мягкую щетку или тряпку. Важно избегать агрессивных химических средств, которые могут повредить покрытие струбцины.

Следующий аспект – смазка. Регулярная смазка движущихся частей струбцины, таких как винт и направляющие, поможет избежать заедания и обеспечит плавное движение. Для этого можно использовать машинное масло или специальную смазку для инструментов. Наносить смазку следует умеренно, чтобы избежать излишков, которые могут собирать пыль и грязь.

Также стоит следить за состоянием резьбы. Если резьба на винте струбцины повреждена или изношена, это может привести к снижению эффективности инструмента. В таком случае рекомендуется заменить винт или всю струбцину, если ремонт невозможен.

При хранении струбцины важно выбирать сухое и защищенное от влаги место. Влага может привести к коррозии металлических частей, что значительно сократит срок службы инструмента. Если струбцина не используется длительное время, ее можно обернуть в ткань или специальный чехол для защиты от пыли и влаги.

Наконец, стоит периодически проверять струбцину на наличие повреждений и дефектов. Если вы заметили трещины, сколы или другие повреждения, лучше не использовать инструмент до его ремонта или замены. Безопасность при работе с инструментами должна быть на первом месте.

Следуя этим простым рекомендациям по уходу и обслуживанию струбцины, вы сможете значительно продлить срок ее службы и обеспечить надежную работу в любых условиях.

Вопрос-ответ

Что такое струбцина?

Струбцина – это инструмент, используемый для прочного соединения и фиксации деталей в процессе столярных, слесарных, сварочных работ. Она также применяется для сборки мебели, работ по дереву и пластику, что делает ее незаменимым помощником ремонтников и монтажников.

Струбцина из чего состоит?

Трубные струбцины. Струбцина трубного типа состоит из трех элементов: подвижной части со стопором, неподвижного упора и стальной трубы диаметром ½ или ¾ дюйма. Сместив подвижную часть и зафиксировав упор, вы получаете струбцину нужной длины.

Советы

СОВЕТ №1

При выборе струбцины обращайте внимание на материал, из которого она изготовлена. Металлические струбцины более прочные и долговечные, в то время как пластиковые могут быть легче, но менее устойчивы к нагрузкам.

СОВЕТ №2

Определите максимальное зажимное усилие, которое вам нужно. Разные модели струбцин имеют разные диапазоны зажима, поэтому выбирайте ту, которая соответствует вашим задачам.

СОВЕТ №3

Обратите внимание на тип механизма зажима. Струбцины с винтовым механизмом обеспечивают более точное и надежное зажатие, в то время как рычажные модели могут быть быстрее в использовании, но менее точны.

СОВЕТ №4

Не забывайте о размере струбцины. Убедитесь, что она подходит для ваших рабочих материалов и задач, чтобы избежать неудобств в процессе работы.
