Зажим для троса – что это такое, как работает, как подобрать и крепить? Полное руководство

Зажим для троса — это компактное, но важное устройство, используемое в строительстве и альпинизме. В статье рассмотрим, что такое зажим для троса, его принцип работы, а также как правильно выбрать и установить его в зависимости от задач. Знание особенностей различных типов зажимов, таких как U-образные, плоские и крестовые, поможет выбрать оптимальный вариант для обеспечения безопасности и надежности тросов.

Что такое зажим для троса?

Этот крепежный элемент широко используется для соединения одно- и многожильных стальных тросов, а также для формирования концевых петель. Он находит применение в таких сферах, как грузоперевозки, лифтовые системы и буксировочное оборудование. Основная функция зажима – обеспечение надежного натяжения канатов во время установки и фиксация различных объектов.

Зажим для каната изготавливается из высококачественных материалов, которые обладают стойкостью к трению и давлению. В большинстве случаев используется прочная углеродистая сталь, дополненная защитным слоем цинка. В настоящее время на рынке представлено множество различных моделей таких приспособлений, которые отличаются по назначению, форме, размерам и диаметру.

Зажим для троса – это устройство, предназначенное для надежного крепления и фиксации тросов в различных конструкциях. Эксперты отмечают, что его основная функция заключается в предотвращении скольжения троса и обеспечении стабильности соединений. При выборе зажима важно учитывать диаметр троса и материал, из которого он изготовлен, чтобы обеспечить максимальную прочность и долговечность. Крепление зажима осуществляется с помощью болтов или винтов, что позволяет легко регулировать натяжение. Правильная установка зажима гарантирует безопасность и эффективность работы с тросами, что особенно важно в строительстве и промышленности.

https://youtube.com/watch?v=E6IifRMgtEE

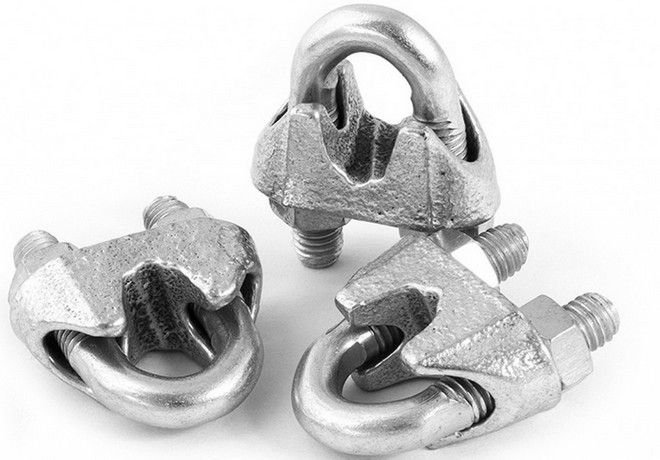

Как работает зажим для троса?

Все виды крепежей функционируют по различным принципам, что зависит от их названия и формы. К примеру, одним из популярных типов является клинковый крепеж, который выполняет свои задачи с помощью алюминиевой шайбы и втулки, изготовленной из антифракционной бронзы. Такой алюминиевый зажим для троса отличается высокой стойкостью к износу. Одинарные фиксаторы имеют несколько иную конструкцию. В их составе присутствует металлическая пластина с особой накладкой. Это устройство оказывается полезным, когда необходимо соединить разные концы каната при его сращивании.

Интересные факты

Вот несколько интересных фактов о зажимах для троса:

1. Принцип работы: Зажим для троса, также известный как зажим для каната или клипса, работает по принципу механического зажима. Он состоит из двух частей: тела зажима и винта, который затягивает трос, обеспечивая надежное крепление. Это позволяет избежать соскальзывания троса и обеспечивает безопасность при использовании.

2. Материалы и устойчивость: Зажимы для троса могут быть изготовлены из различных материалов, включая сталь, алюминий и даже нержавеющую сталь. Выбор материала зависит от условий эксплуатации: для морских или коррозионных сред лучше использовать нержавеющую сталь, а для обычных условий — алюминий или сталь.

3. Правила подбора и крепления: При выборе зажима важно учитывать диаметр троса и его нагрузочную способность. Рекомендуется использовать зажимы, которые соответствуют диаметру троса с запасом прочности. При креплении зажима следует соблюдать правила: зажимы должны располагаться на расстоянии не менее 6-8 раз больше диаметра троса друг от друга, чтобы обеспечить равномерное распределение нагрузки и предотвратить повреждение троса.

https://youtube.com/watch?v=XbX8LtxRU-Q

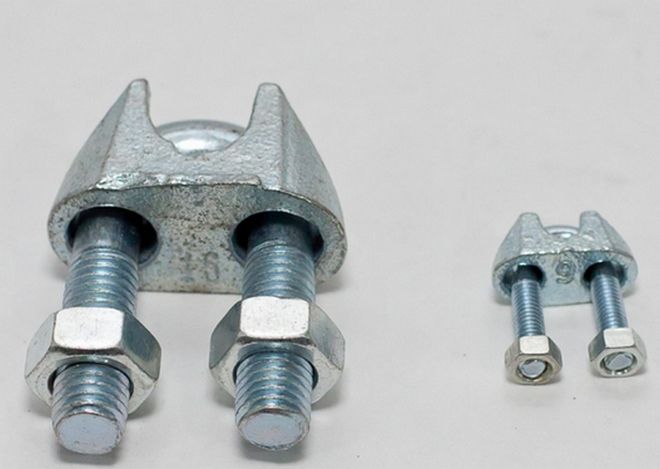

Виды зажимов для троса

Крепежные изделия классифицируются по диаметру, который может достигать 40 мм, а также по конструктивным особенностям и материалам. Наиболее популярными являются нержавеющие зажимы для тросов, изготовленные из стали классов AISI 304 и AISI 316, благодаря их высокой прочности. Также востребованы медные и алюминиевые крепежи, которые дополнительно обрабатываются оцинковкой. В зависимости от конструкции, фиксаторы делятся на:

• обычные;
• дугообразные;
• плоские (одинарные и двойные).

Обычный зажим для троса является самым распространенным вариантом. Он изготавливается из оцинкованной стали класса II и чаще всего применяется в не промышленных сферах, так как не подходит для больших нагрузок. Этот зажим представляет собой закрытую петлю с двумя болтами. Существует также более усовершенствованный вариант с усиленным механизмом затвора.

Плоский зажим в основном изготавливается из углеродистой стали с оцинкованным покрытием. Он состоит из двух пластин, соединенных гайкой и болтом. Такой крепеж активно используется для создания петель, а также для соединения такелажей и стальных канатов. Для повышения надежности рекомендуется использовать несколько зажимов одновременно.

Двойные и одинарные крепежи являются подкатегорией плоских конструкций. Их основное отличие заключается в количестве болтов, с помощью которых они крепятся к канату. Область применения в обоих случаях остается одинаковой. Более интересными являются дугообразные зажимы, которые способны выдерживать значительные нагрузки. Эти крепежи имеют форму цилиндра, согнутого в дугу, и находят свое применение в строительстве.

Отдельно стоит упомянуть анкерный зажим, предназначенный для крепления самонесущих кабелей, создающего оптимальное натяжение. Этот натяжной зажим для троса является наиболее востребованным среди кабельных креплений и часто используется для монтажа проводов воздушных линий к столбам или другим сооружениям. С его помощью процесс крепления осуществляется без повреждения изоляции.

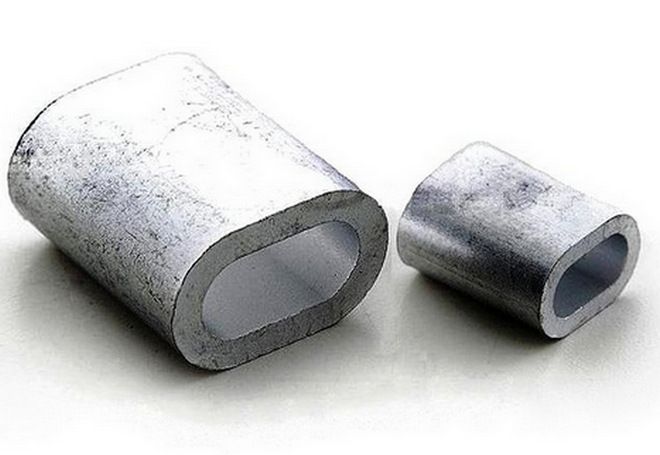

Одноразовый зажим для троса

По своему внешнему виду этот инструмент напоминает короткую, плоскую трубку, выполненную из алюминия. Использовать его может быть непросто даже для начинающих: сначала трос вставляется в зажим, затем формируется петля, и конец троса снова пропускается через тот же зажим. После этого фиксатор прижимается к твердой поверхности, и с помощью молотка металл плотно сжимает канат.

Аналогичным образом можно соединять два троса. Однако из-за деформации зажима повторное его использование становится невозможным. Хотя этот метод фиксации не считается самым надежным, он является самым экономичным. Данный зажим для металлического троса удобен благодаря своей простоте в использовании. Для повышения надежности фиксации можно дополнительно использовать зубило и провести линейное расплескивание.

https://youtube.com/watch?v=sfFUmr_FAX8

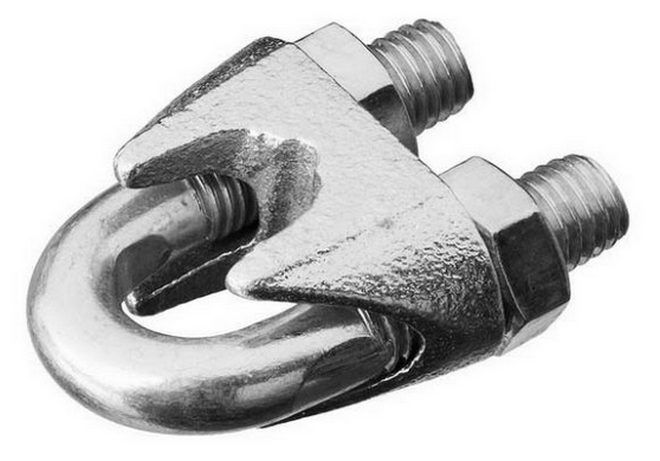

U-образный зажим для троса

Данный тип крепежа идеально подходит для формирования петель на «хвостах» тросов и их соединения. Он выполнен из легкого материала, и хотя основным компонентом является углеродистая сталь, его не следует использовать для грузоподъемных операций. Для надежной фиксации рекомендуется устанавливать не менее трех зажимов на одно соединение. Скобы для троса (зажимы) можно быстро демонтировать в случае необходимости, что делает их многоразовыми. Однако у этого устройства есть значительный недостаток – небольшая площадь прижима. Скоба может сильно сжимать канат, что может привести к его деформации.

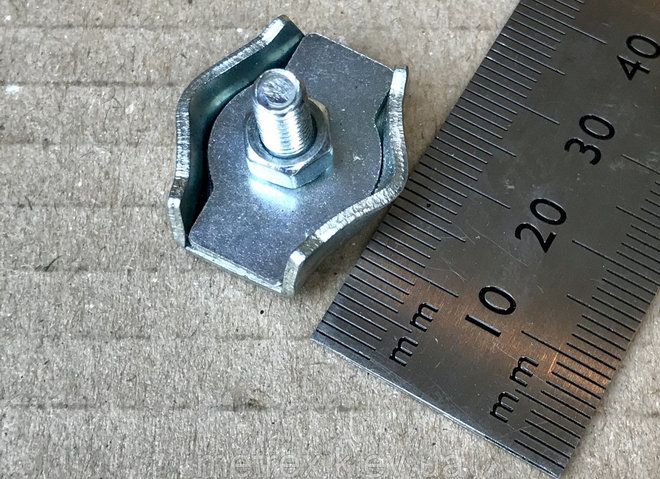

Плоский зажим троса

Существует несколько типов фиксаторов:

1. Одинарный. Этот вид отличается от скобы своей повышенной надежностью и значительной площадью контакта. Устройство состоит из двух пластинок, соединенных гайкой и болтом. Форма, напоминающая корытце с бортиками, предотвращает возможность выскальзывания троса.

2. Двойной (седельный). Двойной зажим для троса является незаменимым инструментом для соединения канатов. Он используется при установке растяжек на столбах с высоким напряжением и для фиксации тяжелых предметов, которые необходимо поднимать на определенную высоту. Обладает высокой прочностью, однако его основной недостаток – это высокая цена.

Крестовый зажим для троса

Устройство представляет собой цилиндрическую форму, в которую вставляется винт. С обеих сторон расположены две симметрично пересекающиеся щели. В них укладывается канат, после чего винт затягивается, обеспечивая надежное соединение тросов. Крестовой зажим для троса с установочным винтом не считается высоконадежным. Его не используют для сращивания из-за особенностей конструкции.

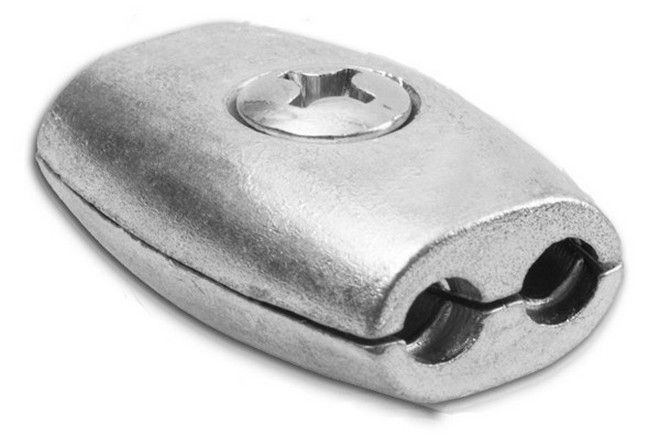

Обжимной зажим для троса

Данный фиксатор также известен как бочка. Он представляет собой пару рельефных пластин с канавками, которые предназначены для укладки каната. Зажим для троса в форме бочонка идеально подходит как для формирования петель, так и для соединения. В зависимости от материалов, из которых он изготовлен, его характеристики могут варьироваться. Безусловным фаворитом по уровню надежности является стальной зажим.

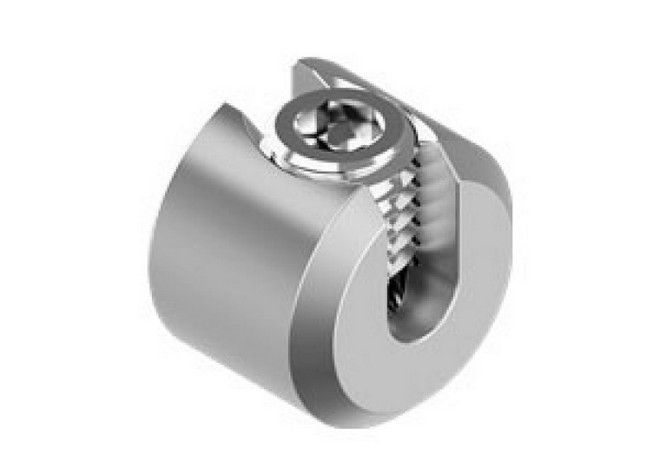

Стопорный зажим для троса

Он выглядит как крестовой зажим, но обладает лишь одной прорезью. Главная функция этого устройства – утолщение троса. Данный канатный зажим предназначен исключительно для этой задачи. Это многоразовая и удобная в использовании конструкция. Она незаменима при создании стопора, однако основным недостатком зажима является ограниченный диапазон применения.

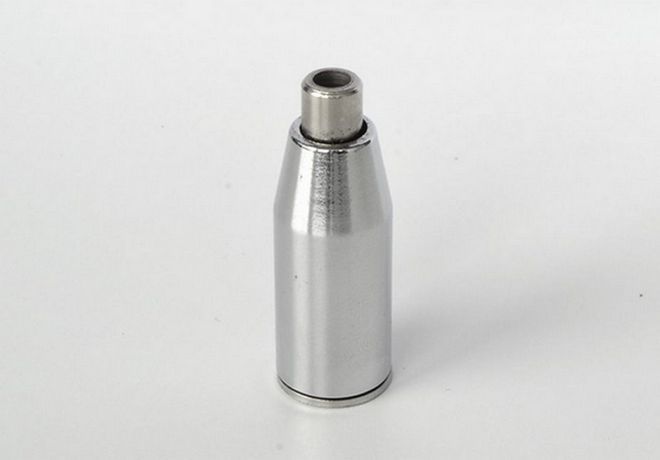

Цанговый зажим для троса

Это уникальный наконечник, который устанавливается на конце троса. Его верхняя часть, выполняющая роль соединительного элемента с тросом, имеет форму сплющенной петли и доступна в различных размерах. Название «цанговый регулируемый зажим для троса» произошло от его конструктивной особенности – он напоминает цангу, используемую в дрелях вместо патрона. Главные достоинства этого устройства – возможность многократного использования и простота в эксплуатации. Однако стоит отметить, что он относится к категории самых дорогих зажимов с узким спектром применения.

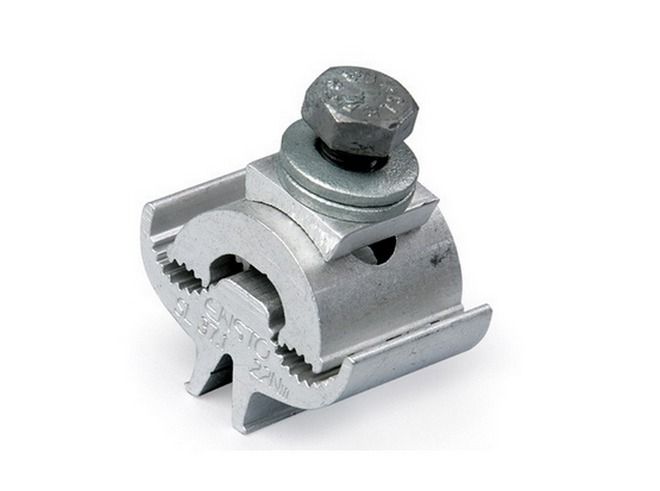

Планшетный зажим для троса

Данная конструкция состоит из двух пластин. Первая имеет форму, напоминающую английскую букву W, а вторая выглядит как вертикально расправленная курительная трубка. Благодаря рельефной поверхности в местах соприкосновения этот зажим для крепления кабеля к тросу надежно врезается в него, не нанося при этом повреждений, как это делают U-образные крепежи. Это многоразовый и надежный фиксатор, единственным недостатком которого является высокая стоимость.

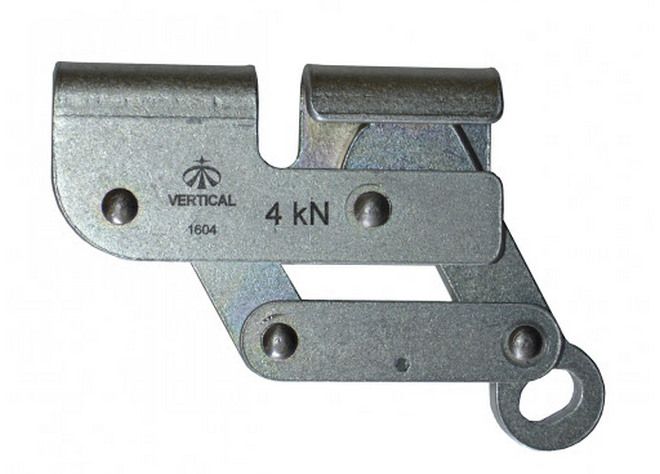

Страховочный зажим для троса

Данный быстросъемный зажим широко используется для подвешивания различных предметов. Его уникальная конструкция включает рычаги, которые при приложении давления упираются в поверхность каната, создавая тем самым тормозной эффект. Это предотвращает смещение зажима вниз. Такой зажим для стального троса особенно популярен среди альпинистов. Если возникает необходимость переместить крепление, достаточно подтянуть его вверх, после чего его можно легко перемещать в нужном направлении.

Как подобрать зажим для троса?

Перед покупкой стоит обратить внимание на несколько рекомендаций:

1. Лучше выбирать изделия с четкой маркировкой, без трещин и дефектов.
2. Подбор следует проводить в соответствии с назначением зажимов. Также зажим для троса можно изготовить самостоятельно.
3. Материал и его покрытие должны соответствовать условиям эксплуатации.
4. Необходимо ознакомиться с инструкцией перед использованием зажима.

Назначение различных типов зажимов:

1. Одноразовые и U-образные зажимы идеально подходят для соединения и формирования петель при минимальных нагрузках.
2. Крестовые зажимы предназначены для соединения двух тросов, пересекающихся под прямым углом.
3. Обжимные зажимы для тросов – это надежные крепежи, используемые в лифтовых системах и других ответственных конструкциях с высокой нагрузкой.
4. Стопорные зажимы имеют узкую область применения. Они предотвращают скольжение подвешенных на тросах объектов, фиксируя их.
5. Цанговые зажимы позволяют аккуратно закреплять «хвосты» тросов без формирования петель, однако не гарантируют идеального соединения.
6. Планшетные зажимы активно применяются в кабельном монтаже. Они усиленные, что позволяет их сильно затягивать без риска деформации пластин.
7. Страховочные крепежи используются для подвешивания объектов на тросах и являются незаменимыми в альпинистском снаряжении.

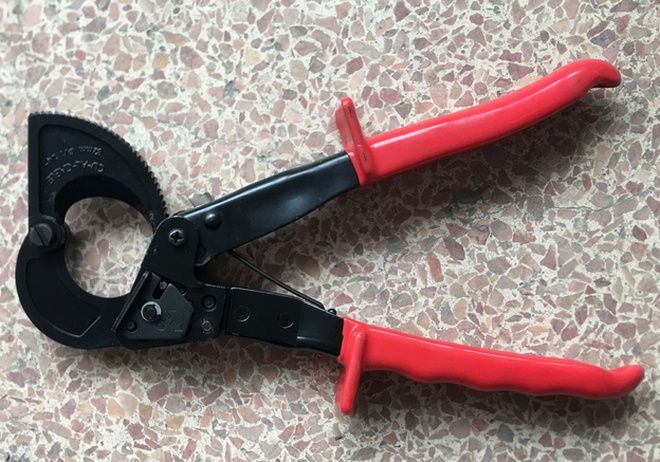

Инструмент для зажима троса

Для достижения этой цели можно применять обжимной гидравлический инструмент, который бывает как ручным, так и электрическим. Хотя соединение тросов с помощью зажимов является более распространенным методом, это устройство часто используется в домашних условиях. В зависимости от сферы применения его называют либо «щипцами», либо «обжимным инструментом».

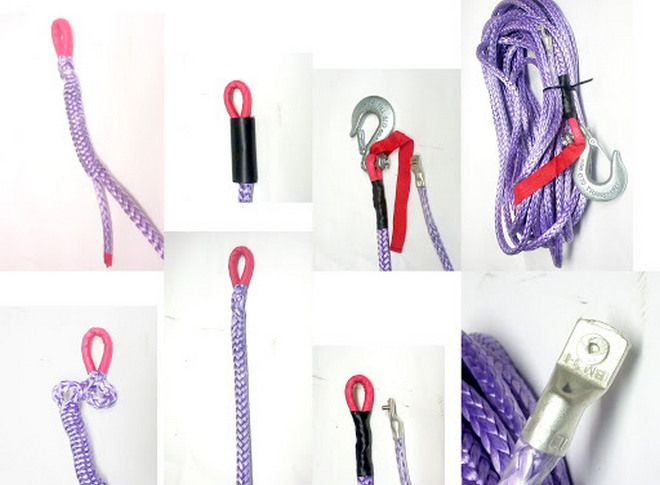

Как крепить зажим для троса?

Суть соединения тросов довольно проста. Прежде чем зажать трос зажимом, следует выполнить несколько шагов:

1. Установите зажим так, чтобы перемычка находилась со стороны троса, который несет основную нагрузку.
2. На «хвосте» троса разместите U-образный зажимной болт.
3. Пропустите гонцы под дугу и зажмите их гайками.

Процесс установки зажимов на трос не требует специальных знаний. Важно помнить, что более длинная часть троса должна быть загнута, чтобы можно было установить как минимум три зажима — это обеспечит надежное формирование петли. Расстояние между зажимами и длина свободного «хвоста» троса должны составлять не менее шести диаметров. После зажатия троса необходимо проверить, насколько надежно он прикреплен к канату. При необходимости силу затяжки можно отрегулировать. Для этого достаточно один раз нагрузить трос, а затем снова убедиться в прочности крепления.

Безопасность при использовании зажимов для троса

Использование зажимов для троса требует особого внимания к вопросам безопасности, так как неправильная установка или использование может привести к серьезным последствиям. Прежде всего, важно убедиться, что зажимы соответствуют типу и диаметру троса, который вы планируете использовать. Неправильный выбор зажима может привести к его разрушению под нагрузкой.

Перед началом работы с зажимами необходимо тщательно ознакомиться с инструкцией производителя. В ней обычно указаны максимальные нагрузки, которые может выдержать зажим, а также рекомендации по его установке. Следует помнить, что зажимы должны быть установлены на чистой и сухой поверхности троса, без повреждений и загрязнений, которые могут ослабить соединение.

При установке зажимов важно соблюдать правильный порядок действий. Обычно зажим устанавливается на трос в следующем порядке: сначала зажим помещается на трос, затем затягиваются болты, обеспечивая надежное соединение. Необходимо следить за тем, чтобы зажим был установлен на правильном расстоянии от конца троса, так как это влияет на его прочность и устойчивость к нагрузкам.

Также стоит учитывать, что зажимы должны быть регулярно проверяемы на предмет износа и повреждений. Если вы заметили какие-либо трещины, коррозию или другие дефекты, зажим следует заменить. Кроме того, важно следить за состоянием троса, так как его износ может повлиять на эффективность работы зажима.

При работе с зажимами для троса рекомендуется использовать средства индивидуальной защиты, такие как перчатки и защитные очки. Это поможет избежать травм в случае, если зажим или трос неожиданно сломаются под нагрузкой. Также не стоит забывать о том, что работа с тяжелыми грузами требует особой осторожности и внимательности.

В заключение, безопасность при использовании зажимов для троса зависит от правильного выбора, установки и регулярного контроля состояния как зажимов, так и самого троса. Соблюдение всех рекомендаций и правил поможет избежать несчастных случаев и обеспечит надежную работу системы.

Вопрос-ответ

Как подобрать коуш для троса?

Как правильно выбрать размер коуша для конкретного троса? Размер коуша выбирается по простому правилу: внутренний диаметр коуша должен быть примерно в 3-4 раза больше диаметра троса. Например, для троса 6 мм нужен коуш с внутренним диаметром 18-24 мм.

Как называется крепеж для троса?

Тросовый или канатный зажим — это такое такелажное изделие, которым фиксируются петли на стальных канатах, либо сращиваются канаты.

Советы

СОВЕТ №1

Перед покупкой зажима для троса, убедитесь, что вы знаете диаметр троса, который будете использовать. Зажим должен соответствовать размеру троса, чтобы обеспечить надежное крепление и избежать его повреждения.

СОВЕТ №2

При установке зажима для троса всегда следуйте инструкции производителя. Правильная установка гарантирует безопасность и долговечность соединения, а также предотвращает возможные аварийные ситуации.

СОВЕТ №3

Регулярно проверяйте состояние зажимов и троса на предмет износа или повреждений. Это поможет избежать неожиданных поломок и обеспечит безопасность при использовании троса в различных условиях.
